Функции подуровня сборки/разборки - часть 3


Это разделение выполняется с помощью специального поля идентификации мультиплексирования - Multiplexing Identifier - MID, который сообщается в подуровень SAR от системы управления. В результате, если в один подуровень SAR вкладываются несколько подуровней конвергенции, то поток от каждого подуровня конвергенции будет снабжаться своим идентификатором MID. Это поле также присутствует в заголовке протокольного блока подуровня SAR и составляет 10 бит (см. рис. 11). Таким образом, теоретически в одно соединение АТМ можно заложить до 1024 соединений AAL 3/4, правда конкретное устройство вовсе не обязано поддерживать весь этот диапазон.

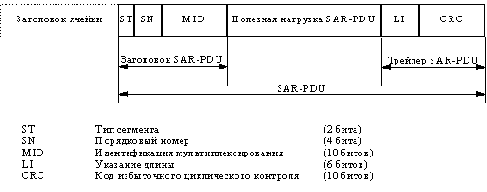

Формат SAR-PDU в AAL типа 3/4

Рис. 11. Формат SAR-PDU в AAL типа 3/4

Раз несколько соединений может проходить одновременно, то в общий канал они будут выдаваться в перемешанном порядке. Следовательно, на приеме протокольные блоки SAR также будут перемешаны, однако вся обработка происходит только в пределах общего номера MID. Разумеется, что поскольку для всех соединений AAL используется одно и то же соединение АТМ, то параметры качества сервиса у них будут одинаковы.

Таким образом, мы видим, что функции сборки/разборки на уровне AAL 3/4 достаточно обширны, и почти все они связаны с контролем правильности доставки информации, хотя, собственно исправления ошибок здесь не производится. В случае обнаружения каких-либо сбоев - сбой в нумерации протокольных блоков, потеря блоков, помеченных как начало или конец сообщения или просто обнаружена ошибка в составе блока, то ничего не делается для исправления или переспроса поврежденной информации. Эти функции вынесены на подуровень конвергенции.



| |
