Общее назначение MPOA


Передача данных между подсетями типа IP, IPX или AppleTalk требуют, как известно, наличия маршрутизаторов на границах этих сетей, причем имеются в виду не административные границы и не границы между сетями различного типа, а границы между различными структурами сетевых адресов. Их самое общее назначение - это определение направления дальнейшей передачи пакетов, т.е. точки применения протоколов сетевого уровня. Такие подсети строятся, как правило, на базе технологий локальных сетей, из которых наиболее популярными являются Ethernet и Token Ring, и, кроме того, на базе WAN технологий при работе по магистральным каналам. Наиболее популярными из них являются рассмотренные нами выше системы HDLC, Frame Relay или Х.25. Теперь к ним добавилась также технология ATM, и описанный нами в предыдущем разделе режим LAN Emulation является примером ее использования.

Система LANE, как мы поняли, обеспечивает эмуляцию сервиса локальных сетей типа Ether-net или Token Ring при передаче данных через сеть ATM и при этом не имеет значения, какой конкретно тип сетевого протокола применяется - для ATM решительно все равно, передается ли через LANE трафик IP или IPX или AppleTalk или что-то еще. Иначе говоря, вся работа замыкается в рамках одной подсети без участия маршрутизаторов - ведь именно они должны разбираться в конкретных протоколах третьего уровня. При этом каждое оконечное ATM устройство может поддерживать более одной ELAN одновременно. Используемые в конкретной схеме сетевые протоколы не будут замечать, что между роутерами используется ATM.

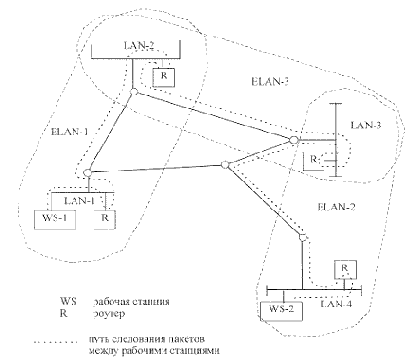

Пример построения сети с помощью ELAN

Рис. 22. Пример построения сети с помощью ELAN

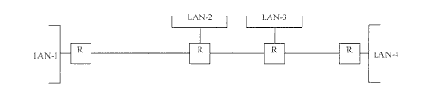

Таким образом, получается, что система ELAN позволяет организовывать различные подсети (т.е. участки, внутри которых не используется алгоритм третьего уровня), на границах которых установлены маршрутизаторы, с помощью которых происходит коммутация пакетов от одной подсети к другой, и эти маршрутизаторы уже вынесены из структуры АТМ. Значит, для построения разветвленной IP-сети требуется связать множество ELAN, и сеть АТМ уже не будет принимать участия в коммутации между ними.
