Общетехнические проблемы реализации режима LANE - часть 2


с точки зрения сети является пользовательским приложением. Забегая вперед скажем, что LANE в своей работе опирается на AAL 5.

Когда мы говорим об объединении различных ЛВС, то естественным образом возникает вопрос о разделении общей сети на несколько доменов. Это требование приводит нас к понятию "эмулированной LAN - ELAN", которое означает несколько АТМ-устройств. Дело в том, что ЛВС невозможно подключить к АТМ непосредственно - нужно некоторое переходное устройство, которое будет выполнять все необходимые преобразования. С одной стороны к этому устройству подключена ЛВС, а с другой - сеть АТМ. Это необязательно должно быть отдельное устройство - большинство современных узлов АТМ имеет порты для подключения ЛВС. Здесь под ELAN понимается набор портов подключения. Сказанное проиллюстрировано на рис.15. К трем АТМ-устройствам подключено 5 локальных сетей. При этом пользователь хочет не просто объединить все эти сети в единую структуру с общим доступом, а сделать так, чтобы ЛВС 1, ЛВС3 и ЛВС4 были логически объединены в одну локальную сеть, а ЛВС2 и ЛВС5 - в другую. Таким образом, будет создано два домена локальных сетей и с точки зрения сети АТМ нужно сделать две "эмулированные" ЛВС. Иначе говоря, под ELAN понимается набор портов ЛВС в АТМ-устройствах, которые должны быть объединены в общую логическую структуру. При этом передача информации между рабочими станциями будет происходить только в пределах одной ELAN. Конечно, нельзя сделать так, чтобы часть рабочих станций в одной ЛВС принадлежала одной ELAN, а другая часть - другой. Вся эмуляция происходит только с ЛВС в целом. При этом не имеет никакого значения место расположения ЛВС на реальной сети. Имеется также возможность включения одной ЛВС сразу в несколько ELAN.

Создание "эмулированной" LAN

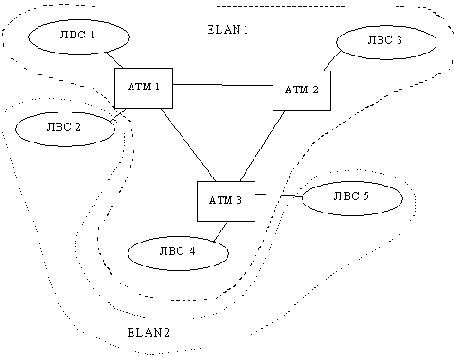

Рис. 15. Создание "эмулированной" LAN



| |
