Подуровень конвергенции


В задачи подуровня конвергенции входит принятие от пользователя кадров данных размером до 65535 байт (как раз максимальный размер IP-пакета) и обеспечение на приеме контроля за правильностью доставки информации. Под контролем понимается наблюдение за обнаружение сбоев в последовательности принятых блоков и т.д.

Формат протокольного блока подуровня конвергенции представлен на рис.12. В его составе имеется 4-байтный заголовок и 4-байтный концевик. Поле PAD - это неинформационные добавочные биты, доводящие размер поля данных до величины, кратной 4 байтам.

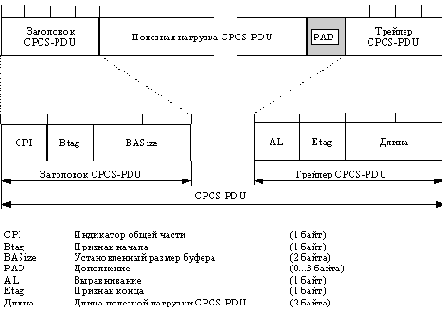

Формат CPCS-PDU в AAL типа 3/4

Рис. 12. Формат CPCS-PDU в AAL типа 3/4

Первым полем в заголовке является поле индикатора общей части (CPI). Оно задумано для того, чтобы интерпретировать содержимое последующих полей, однако на сегодня все поля имеют единственный смысл и это поле не несет информации.

Поле Btag - начальная метка работает в паре с полем Etag - конечная метка. Дело в том, что поскольку размер протокольного блока может быть очень длинный, то когда подуровень сборки/разборки нарежет из этого блока много маленьких блоков фиксированной длины, начало и конец исходного блока попадут в разные селлы при передаче. На приеме же необходимо иметь жесткую связку начала и конца протокольного блока. Поэтому метки начала и конца в каждом блоке всегда одинаковые и увеличиваются на единицу после окончания формирования блока. Нумерация меток ведется в диапазоне от 0 до 255.

Поля BAsize и Длина по сути представляют почти одно и то же - размер протокольного блока. Первое задает размер буфера, который нужно зарезервировать на приеме для того, чтобы принять данный блок, а второе определяет длину поля данных протокольного блока. В принципе это не одно и то же, поскольку исходное пользовательское сообщение может состоять из нескольких таких блоков.

Итак, рассмотрим процесс работы подуровня конвергенции в комплексе. Когда соединение установлено, передатчик активизирует счетчик, по данным которого будет устанавливаться начальная и конечная метка первого блока.
