Составные части МРОА и их назначение


Система МРОА работает по архитектуре клиент-сервер, причем существовать она может только на базе LANE, т.е. это абсолютно неразрывные системы. Клиент и сервер МРОА, структуры которых изображены на рисунке 24, находятся чаще всего в разных устройствах, подключенных к сети АТМ (хотя могут находиться и в одном) и соединены друг с другом через LANE, т.е. находятся в одной подсети.

Структура клиента и сервера МРОА

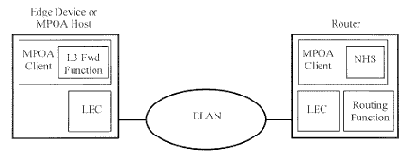

Рис. 24. Структура клиента и сервера МРОА

Главная задача клиента - выявить короткий путь до получателя и установить АТМ-соединение до него. Для обеспечения этого он выполняет коммутацию данных, но никогда не занимается собственно протоколами маршрутизации. На стороне отправителя (ingress client) выполняется обнаружение потока данных, которые должны быть переданы через ELAN к роутеру, который содержит в своем составе сервер МРОА. Когда обнаружится, что этот поток достаточно регулярный, то принимается решение о том, что будет выгоднее установить прямой АТМ-путь непосредственно до получателя, начинается процесс установления АТМ-соединения до него. Казалось бы чего проще? Но это только на первый взгляд. В самом деле, представим себе IP-сеть, некоторые узлы которой связаны через АТМ-структуру (рисунок 25). Пусть от рабочей станции WS-1 исходит поток данных к станции WS-2. IP-адреса этих станций находятся в сетях, в которых нет устройств АТМ, следовательно, между ними невозможно установить прямое соответствие. Однако, в таблицах маршрутизации роутеров записано, что для достижения требуемой сети нужно переслать пакет по следующему пути: R1-R2-R3-R4. Роутеры R2, R3, R4 объединены через LANE и поэтому пакеты будут доставляться через транзитный роутер R3. При этом клиенты МРОА пока еще ничего не знают друг о друге. Когда выяснится, что поток между станциями WS-1 и WS-2 достаточно активный, то включится процедура выявления короткого пути (shortcut), задачей которого для МРС-1 является обнаружение МРС-2 и установления до него прямого виртуального канала. И вот для выполнения этой задачи и служит МРОА как таковая и все ее компоненты.
