ATM - история и базовые принципы


Уровень AAL 3/4


Уровень AAL 3/4 предназначен для поддержки сервисов класса С и D. Как показано на рис.1, класс С обеспечивает предварительное установление соединения между пользователями (режим connection-oriented), отсутствие необходимости передачи сигналов тайминга между пользователями и переменную скорость работы. Класс D отличается только тем, что он не делает предварительное установление соединений (режим connection-less). Примером пользователя службы класса С является система х,25 или Frame Relay. Примером службы, использующий класс D является система TCP/IP. Оба этих класса предназначены, таким образом, для передачи данных, которая нечувствительна к задержкам передачи, но зато требует высокой достоверности данных. Кроме того, в отличие от систем передачи аудио и видео, передача будет вестись блоками, т.е. данные пользователя некоторым образом структурированы. Например, передача в системе TCP/IP ведется пакетами, размер которых колеблется от 1 до 65535 байт. Кроме того, IP-пакеты содержат в себе части TCP сообщения, т.е. исходный транспортный блок данных состоит из нескольких интерфейсных блоков, поступающих на вход AAL.

Уровень AAL 3/4 должен выполнять функции по адаптированию структурированных данных в поток, пригодный для вложения в селлы, т.е. выполняет сегментацию кадров пользователя в 48-байтные блоки.

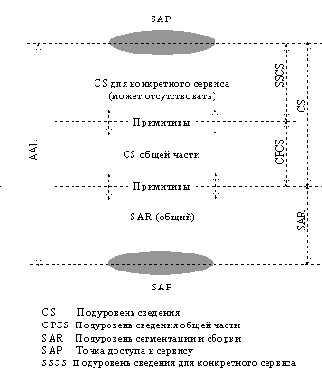

На рис.8 представлена общая структурная схема AAL 3/4. Из него видно, что AAL 3/4 состоит из двух глобальных частей - подуровень для конкретного сервиса - service specific part -SSP и общая часть, используемая независимо от конкретного сервиса - common part. Подсистема SSP используется в тех случаях, когда пользователю нужно предоставить дополнительные функции. Однако, хотя наличие такого уровня и предусмотрено рекомендацией, пока нет никаких конкретных спецификаций его работы ни для каких видов сервиса, поэтому, мы больше этой части касаться не будем.

Структура AAL типа 3/4

Рис. 8. Структура AAL типа 3/4

Общая часть обеспечивает последовательную прозрачную передачу пользовательских кадров переменной длины.
