Виртуальные соединения, необходимые для поддержки LANE


Для управления ELAN в системе предусматривается довольно много служебных виртуальных каналов. Все сообщения управления, такие, как запросы на подключение к ELAN и прочее проходят по специальным каналам, а обмен данными идет по отдельному каналу. Таким образом, создается целая сеть виртуальных соединений между клиентами LEC и другими объектами ELAN.

Соединения для управления. Управляющие VCC, в частности, связывают клиентов с сервером. По ним проходят ARP-запросы и другие кадры управления. Заметим сразу, что при описании системы LANE мы уже не будем касаться селлов АТМ, поскольку LANE с точки зрения сети является пользовательским приложением, на выходе которого появляются кадры данных произвольной длины, и вся обработка ведется именно на основе этих кадров.

По управляющим канала данные никогда не передаются. Устанавливаются они во время фазы инициализации связи. О том, через какие фазы проходит процедура установления соединения и передачи данных мы поговорим чуть позже.

К каналам управления относятся:

    а) Канал конфигурации - Configuration Direct VCC. Этот канал устанавливается между клиентом LEC и сервером конфигурации LECS для того, чтобы получить из этого сервера общую информацию конфигурации ELAN, в частности, адрес сервера LES. Однако, даже после подключения, находясь в фазе передачи данных этот канал необходимо сохранять для возможных последующих запросов, например, для получения информации о другом клиенте LEC.

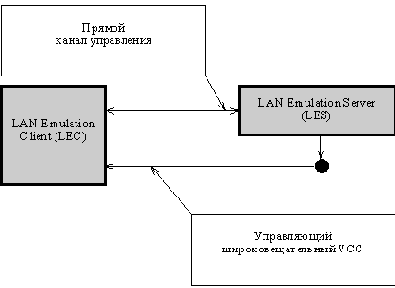

    б) Канал управления - Control Direct VCC. Этот канал устанавливается между клиентом и сервером LES для обмена управляющей информацией. Он также устанавливается во время фазы инициализации. Схема подключения LEC к LES показана на рис.17. На этом рисунке показан еще один канал - управляющий широковещательный VCC. Этот канал (необязательно) устанавливается сервером LES в конфигурации "точка-много точек", с помощью которого он может передавать информацию, которая нужна всем клиентам. Канал управления также сохраняется в течение всего времени нахождения данного клиента в составе ELAN.
