Беспроводные маршрутизаторы класса SOHO

Тест 1. Скорость маршрутизации WAN–LAN (проводной сегмент)


Первоначально измерялась пропускная способность маршрутизатора при передаче данных между сегментами WAN и LAN, для чего к WAN-порту маршрутизатора подключался ПК, имитирующий внешнюю сеть, а к LAN-порту – ноутбук, имитирующий внутреннюю сеть. Сетевые настройки портов маршрутизатора и сетевых адаптеров подключённых ПК показаны в табл. 1.

Таблица 1.Сетевые настройки при тестировании маршрутизатора в режиме WAN–LAN



Компьютер, подключаемый к WAN-порту WAN-порт маршрутизатора LAN-порт маршрутизатора Компьютер, подключаемый к LAN-порту
IP-адрес 10.0.0.10 10.0.0.254 192.168.1.254 192.168.1.20
Маска подсети 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0
Шлюз по умолчанию 10.0.0.254 10.0.0.10 - 192.168.1.254

После этого с использованием программного пакета NetIQ Chariot 5.0 измерялся трафик по протоколу TCP между компьютерами, подключёнными к маршрутизатору, для чего в течение 5 мин. запускались скрипты, эмулирующие передачу и получение файлов соответственно. Инициирование на передачу данных происходило из внутренней LAN-сети. Передача данных от LAN- к WAN-сегменту эмулировалась с использованием скрипта Filesndl.scr (передача файлов), а передача в обратном направлении – с помощью скрипта Filercvl.scr (получение файлов). Схема тестирования маршрутизатора в режиме WAN–LAN приведена на рис. 1.

Кроме того, проверялась производительность маршрутизатора при использовании демилитаризованной зоны (DMZ-зона). Возможно, для домашних пользователей данная функция и не очень актуальна (мало кому необходимо получить доступ к своему домашнему ПК извне), но для корпоративных пользователей эта функция может оказаться востребованной.

Для проверки скорости маршрутизации при использовании DMZ-зоны компьютер во внутренней сети (ноутбук) помещался в демилитаризованную зону. Инициирование на передачу данных происходило из внешней WAN-сети, а скорость передачи данных между DMZ-и WAN-сегментами сети измерялась так же, как и в предыдущем тесте. Схема тестирования маршрутизатора в режиме WAN–DMZ приведена на рис. 2.

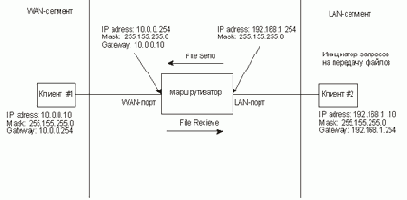

Рис. 1. Схема тестирования маршрутизатора в режиме WAN–LAN

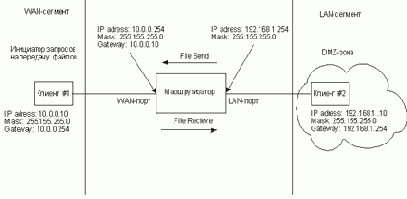

Рис. 2. Схема тестирования маршрутизатора в режиме WAN–DMZ
